产品介绍
铬刚玉砖是指含Cr2O3的刚玉质耐火制品。在高温下，Cr2O3与Al2O3形成连续固溶体，因而铬刚玉制品的高温性能优于纯刚玉制品。用于石化工业气化炉的铬刚玉砖应为低硅、低铁、低碱、高纯度，还要具有较高的密度和强度。应用较多的铬刚玉制品，Cr2O3含量大多在8%~15%范围内。
主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化铬含量为1%～30%的耐火砖。有熔铸铬刚玉砖和烧结铬刚玉砖两种。一般情况下铬刚玉砖就是指烧结铬刚玉砖。
以α-Al2O3为原料，加入适量氧化铬粉和铬刚玉熟料细粉，经成型，在高温下烧成。烧结铬刚砖氧化铬含量一般低于熔铸铬刚玉砖。还可以采用泥浆浇注法来制备，将α-Al2O33粉和氧化铬粉均匀混合，加解胶剂及有机黏结剂制成浓稠泥浆，同时加入部分铬刚玉熟料，用注浆法制成砖坯，再烧成。可用作玻璃窑内衬、拉丝玻璃流液洞盖板砖和用于铁水预处理装置、垃圾焚烧炉、水煤浆加压气化炉背衬等。
铬刚玉砖的应用有了更广的应用，一种是以金属铬渣为主要原料制作而成的铬刚玉砖，该制品广应用于锌冶炼电炉、挥发窑上，铬刚玉砖有着优良的热振稳定性和高温蠕变的性能，同时符合国家循环经济的要求。另一种叫做铝铬尖晶石的耐火砖广应用在铜冶炼上，一举打破了镁铬砖的垄断地位。
产品特色
1、密度大，表层和里层安排均匀共同，气孔率低，强度高，高温耐磨功能好。
2、耐急冷急热性好。接近出钢炉门和端部侧开炉门的区域，尽管因经常翻开炉门温度改变频频，但在出钢槽砖至今未见有开裂现象。
3、抗渣性好。氧化铁皮不与出钢槽砖粘结，部分炉渣随钢坯出炉时带出，可削减生产过程的清渣次数，减轻清渣时的劳动强度。
4、在修炉时部分制品仍能翻面运用，可削减检修费用。
5、此种出钢槽砖没有浇注冒口，外形尺寸，砌筑后出钢槽外表平坦，且施工时可根据需要进行加工。
6、此种出钢槽铬刚玉砖的价格不只大大低于以高合金耐热耐磨为材质的出钢槽砖。并且也低于电熔锆刚玉砖，对降低生产成本无疑是一个有利要素。
铬刚玉系列产品首要用于轧钢加热炉滑轨和出钢渠道、槽、及其它工业炉易磨损部位。铬刚玉砖是一种高级耐火材料，经多家轧钢厂用户运用周期达10～18个月。
理化指标
| 项目 | 铬70刚玉砖 | 铬30刚玉砖 | 铬15刚玉砖 | 铬8刚玉砖 | 铬5刚玉砖 | |
|---|---|---|---|---|---|---|
| 化学成分/% | Cr2O3 | ≥70 | ≥30 | ≥15 | ≥8 | ≥5 |
| 化学成分/% | Al2O3 | -- | ≥68 | ≥75 | ≥80 | ≥85 |
| 体积密度 | g/cm3 | ≥3.7 | ≥3.5 | ≥3.35 | ≥3.3 | ≥3.2 |
| 显气孔率 | % | ≤16 | ≤18 | ≤18 | ≤18 | ≤18 |
| 荷重软化温度 | ℃ | ≥1700 | ≥1700 | ≥1700 | ≥1700 | ≥1700 |
| 常温耐压强度 | MPa | ≥120 | ≥120 | ≥120 | ≥120 | ≥120 |
关于产品

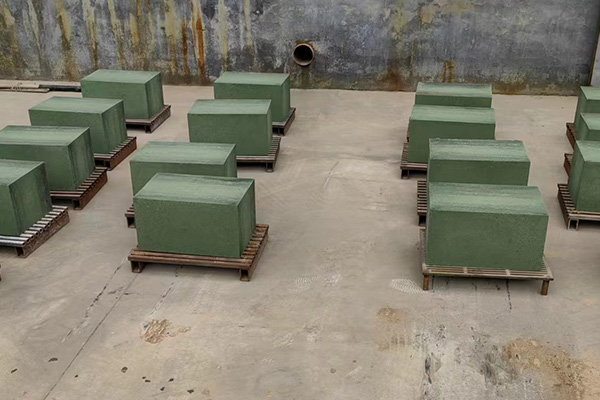

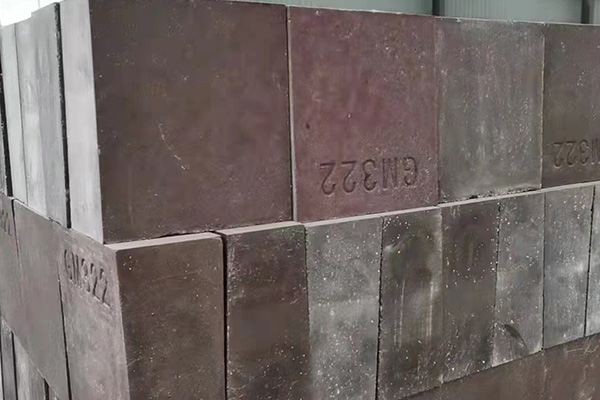

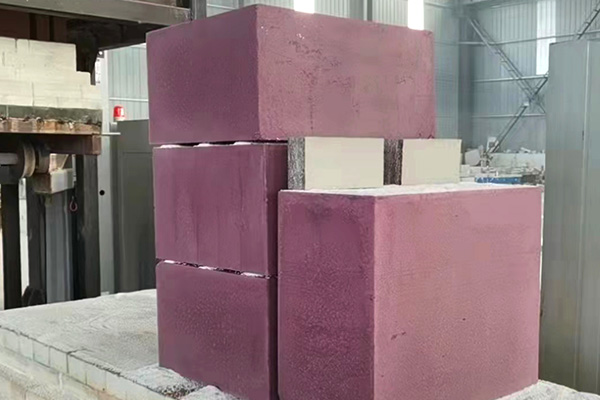

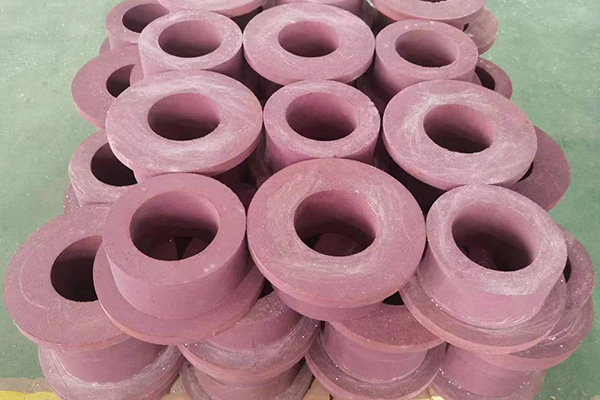

由于各款产品都有不同的尺寸和颜色，产品主图为部分展示，如需定制请随时联系。
关于价格
四季火耐材，源头厂家，专业耐材生产20年，本厂价格合理，详询留言或者电话来访
欢迎来电咨询：177-6166-6675（微信同号）
